成都SMT焊接加工厂的回流焊接设备的关键参数
随着新能源汽车电子的火热增长,带动了包括充电桩等汽车电子设备的需求增长,也推动了SMT贴片加工需求的增长,基于汽车电子设备高精密度的要求,对于SMT贴片质量也在不断提高,而SMT贴片过程中,每一个环节都至关重要,不能有任何差错,今天小编跟大家一起学习一下SMT贴片加工中回流焊接机的介绍及关键工艺。
回流焊接设备是SMT组装过程的关键设备,PCBA焊接的焊点质量完全取决于回流焊接设备的性能和温度曲线的设置。
回流焊接技术经历了板式辐射加热、石英红外管加热、红外热风加热、强制热风加热、强制热风加热加氮气保护等不同形式的发展过程。
回流焊接的冷却过程的要求提升,也对回流焊接设备冷却区的发展起到促进作用,冷却区由室温自然冷却、风冷到为适应无铅焊接而设计的水冷系统。
回流焊接设备因生产工艺对温度控制精确度、温区温度的均匀度、传送速度等要求的提升。而由三温区发展出了五温区、六温区、七温区、八温区、十温区等不同的焊接系统。

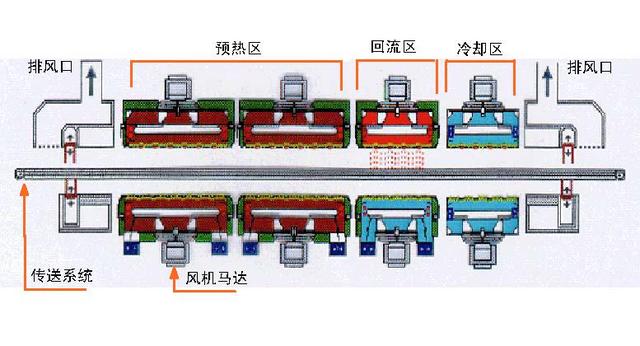

回流焊接设备结构示意图
回流焊接设备的关键参数
1、温区的数量、长度和宽度;
2、上下加热器的对称性;
3、温区内温度分布的均匀性;
4、温区间传送速度控制的独立性;
5、惰性气体的保护焊接功能;
6、冷却区温度下降的梯度控制;
7、回流焊接加热器最高温度;
8、回流焊接加热器温度控制精度;
